在本节中，我们将学习如何使用不同的传感器连接我们的Arduino板。我们将讨论以下传感器：

  • 湿度传感器（DHT22）
  • 温度传感器（LM35）
  • 水位检测传感器（简单水触发器）
  • PIR传感器
  • 超声波传感器
  • GPS

湿度传感器(DHT22)

DHT-22（也称为AM2302）是一个数字输出，相对湿度和温度传感器。它使用电容式湿度传感器和热敏电阻来测量周围空气，并在数据引脚上发送数字信号。

在本例中，你将学习如何将此传感器与Arduino UNO一起使用。室温和湿度将打印到串口监视器上。

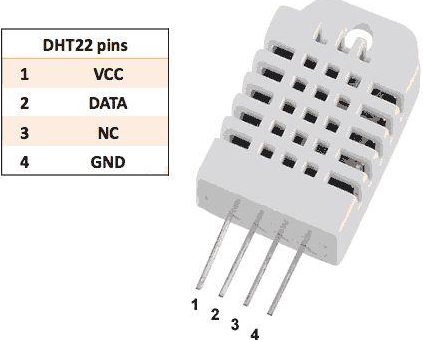

DHT-22传感器

DHT-22传感器

连接很简单。左边的第一个引脚为3-5V电源，第二个引脚连接到数据输入引脚，最右边的引脚接地。

技术细节

  • 电源 - 3-5V

  • 最大电流 - 2.5mA

  • 湿度 - 0-100％，精确度为2-5％

  • 温度 - 40至80°C，精确度为±0.5°C

必需的组件

你将需要以下组件：

  • 1 × Breadboard 面包板
  • 1 × Arduino Uno R3
  • 1 × DHT22
  • 1 × 10K欧姆电阻

程序

按照电路图连接面包板上的组件，如下图所示。

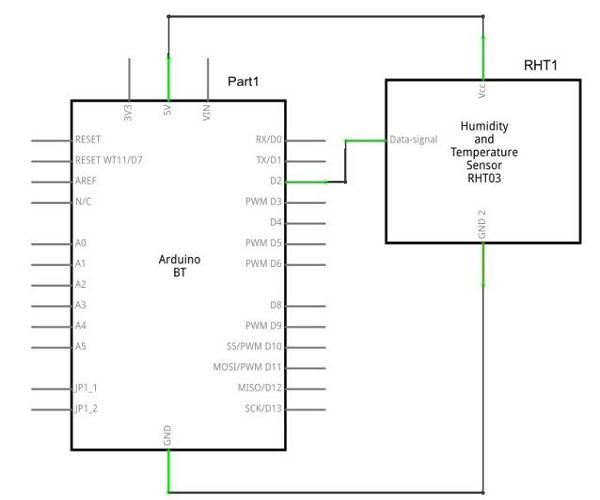

电路图

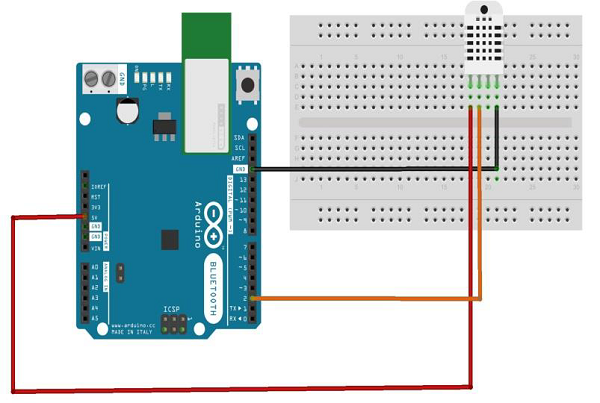

挂接面包板上的组件

草图

在计算机上打开Arduino IDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开一个新的草图文件。

Sketch

Arduino代码

// Example testing sketch for various DHT humidity/temperature sensors

#include "DHT.h"
#define DHTPIN 2 // what digital pin we're connected to
// Uncomment whatever type you're using!
//#define DHTTYPE DHT11 // DHT 11
#define DHTTYPE DHT22 // DHT 22 (AM2302), AM2321
//#define DHTTYPE DHT21 // DHT 21 (AM2301)
// Connect pin 1 (on the left) of the sensor to +5V
// NOTE: If using a board with 3.3V logic like an Arduino Due connect pin 1
// to 3.3V instead of 5V!
// Connect pin 2 of the sensor to whatever your DHTPIN is
// Connect pin 4 (on the right) of the sensor to GROUND
// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor
// Initialize DHT sensor.
// Note that older versions of this library took an optional third parameter to
// tweak the timings for faster processors. This parameter is no longer needed
// as the current DHT reading algorithm adjusts itself to work on faster procs.
DHT dht(DHTPIN, DHTTYPE);

void setup() {
   Serial.begin(9600);
   Serial.println("DHTxx test!");
   dht.begin();
}

void loop() {
   delay(2000); // Wait a few seconds between measurements
   float h = dht.readHumidity();
   // Reading temperature or humidity takes about 250 milliseconds!
   float t = dht.readTemperature();
   // Read temperature as Celsius (the default)
   float f = dht.readTemperature(true);
   // Read temperature as Fahrenheit (isFahrenheit = true)
   // Check if any reads failed and exit early (to try again).
   if (isnan(h) || isnan(t) || isnan(f)) {
      Serial.println("Failed to read from DHT sensor!");
      return;
   }

   // Compute heat index in Fahrenheit (the default)
   float hif = dht.computeHeatIndex(f, h);
   // Compute heat index in Celsius (isFahreheit = false)
   float hic = dht.computeHeatIndex(t, h, false);
   Serial.print ("Humidity: ");
   Serial.print (h);
   Serial.print (" %\t");
   Serial.print ("Temperature: ");
   Serial.print (t);
   Serial.print (" *C ");
   Serial.print (f);
   Serial.print (" *F\t");
   Serial.print ("Heat index: ");
   Serial.print (hic);
   Serial.print (" *C ");
   Serial.print (hif);
   Serial.println (" *F");
}

代码说明

DHT22传感器具有四个端子连接到电路板的端子（Vcc，DATA，NC，GND），如下：

  • DATA引脚连接到Arduino的2号引脚号
  • Vcc引脚连接到Arduino板的5伏电压
  • GND引脚连接到Arduino板的接地
  • 我们需要在DATA和Vcc引脚之间连接10k欧姆电阻（上拉电阻）

一旦硬件连接完成，你需要添加DHT22库到你的Arduino库文件，如前所述。

结果

你将看到串口监视器上的温度和湿度显示，每2秒更新一次。
