在本章中,我们将了解 Arduino 板上的不同组件。将学习 Arduino UNO 板,因为它是 Arduino 板系列中最受欢迎的。此外,它是开始使用电子和编码的最佳板。有些板看起来与下面给出的有些不同,但多数 Arduino 中的这些组件大部分是共同的。

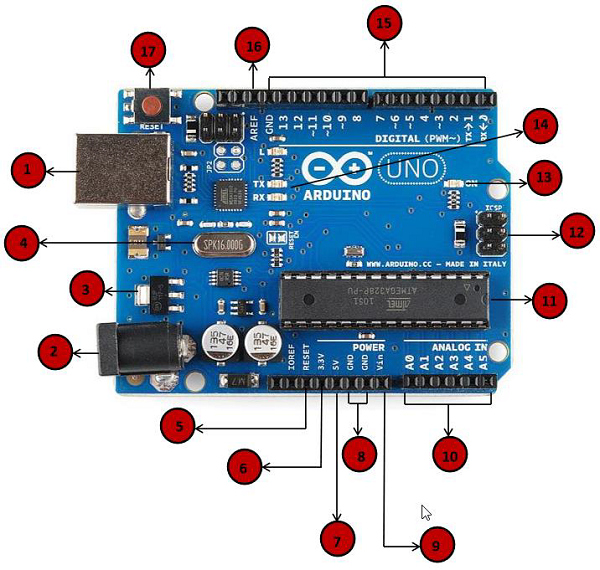

以下是 UNO 板的电路:


以下是 UNO 板的详细参数:

名称 参数
工作电压 5V
输入电压 接上 USB 时无须外部供电或外部 7V~12V DC 输入
输出电压 5V DC 输出和 3.3V DC 输出 和外部电源输入
微处理器 ATmega328
Bootloader Arduino Uno
时钟频率 16 MHz
输入电压( 推荐) 7-12V
输入电压(限制) 6-20V
支持 USB 接口协议及供电(不需外接电源)
支持 ISP 下载功能
数字 I/O 端口 14(6 个 PWM 输出口)
模拟输入端口 6
直流电流  I/O 端口 40mA
直流电流 3.3V 端口 50mA
Flash 内存 32 KB (ATmega328) (0.5 KB用于引导程序)
SRAM 2 KB (ATmega328)
EEPROM 1 KB (ATmega328)
尺寸 75x55x15mm

以下是 UNO 板的详细内容:

Arduino UNO板


Power USB

电源 USB

Arduino 板可以通过使用计算机上的USB线供电。你需要做的是将 USB 线连接到 USB 接口。

Barrel Jack

电源(桶插座)

Arduino 板可以通过将其连接到电源插口直接从交流电源供电。

Voltage Regulator

稳压器

稳压器的功能是控制提供给 Arduino 板的电压,并稳定处理器和其他元件使用的直流电压。

Crystal Oscillator

晶体振荡器

晶振帮助Arduino处理时间问题。Arduino 如何计算时间?答案是,通过使用晶体振荡器。在 Arduino 晶体顶部打印的数字是 16.000H9H。它告诉我们,频率是 16,000,000 赫兹或 16MHz。

Arduino Reset

Arduino 重置

你可以重置你的 Arduino 板,例如从一开始就启动你的程序。可以通过两种方式重置 UNO 板。首先,通过使用板上的复位按钮(17)。其次,你可以将外部复位按钮连接到标有 RESET(5)的 Arduino 引脚。

Pins

引脚(3.3,5,GND,Vin)

  • 3.3V(6) - 提供 3.3 输出电压

  • 5V(7) - 提供 5 输出电压

  • 使用3.3伏和5伏电压,与 Arduino 板一起使用的大多数组件可以正常工作。

  • GND(8)(接地) - Arduino 上有几个 GND 引脚,其中任何一个都可用于将电路接地。

  • VVin(9) - 此引脚也可用于从外部电源(如交流主电源)为 Arduino 板供电。

Analog pins

模拟引脚

Arduino UNO 板有六个模拟输入引脚,A0 到 A5。这些引脚可以从模拟传感器(如湿度传感器或温度传感器)读取信号,并将其转换为可由微处理器读取的数字值。

Main microcontroller

微控制器

每个 Arduino 板都有自己的微控制器(11)。你可以假设它作为板的大脑。Arduino 上的主 IC(集成电路)与板对板略有不同。微控制器通常是 ATMEL 公司的。在从 Arduino IDE 加载新程序之前,你必须知道你的板上有什么 IC。此信息位于 IC 顶部。有关 IC 结构和功能的更多详细信息,请参阅数据表。

ICSP pin

ICSP 引脚

大多数情况下,ICSP(12)是一个 AVR,一个由 MOSI,MISO,SCK,RESET,VCC 和 GND 组成的 Arduino 的微型编程头。它通常被称为 SPI(串行外设接口),可以被认为是输出的“扩展”。实际上,你是将输出设备从属到 SPI 总线的主机。

Power LED indicator

电源 LED 指示灯

当你将 Arduino 插入电源时,此 LED 指示灯应亮起,表明你的电路板已正确通电。如果这个指示灯不亮,那么连接就出现了问题。

TX and RX LEDs

TX 和 RX LED

在你的板上,你会发现两个标签:TX(发送)和RX(接收)。它们出现在 Arduino UNO 板的两个地方。首先,在数字引脚 0 和 1 处,指示引脚负责串行通信。其次,TX 和 RX LED(13)。发送串行数据时,TX LED 以不同的速度闪烁。闪烁速度取决于板所使用的波特率。RX 在接收过程中闪烁。

Digital I/O

数字 I/O

Arduino UNO 板有 14 个数字 I/O 引脚(15)(其中 6 个提供 PWM(脉宽调制)输出),这些引脚可配置为数字输入引脚,用于读取逻辑值(0 或 1) ;或作为数字输出引脚来驱动不同的模块,如 LED,继电器等。标有“〜”的引脚可用于产生 PWM。

AREF

AREF

AREF 代表模拟参考。它有时用于设置外部参考电压(0 至 5 伏之间)作为模拟输入引脚的上限。
