大家学习CrossApp的时候，搞清楚基础概念性的东西，能够大大提高我们学习CrossApp的效率。今天就和大家简单谈谈CrossApp的坐标系统。

基础坐标系

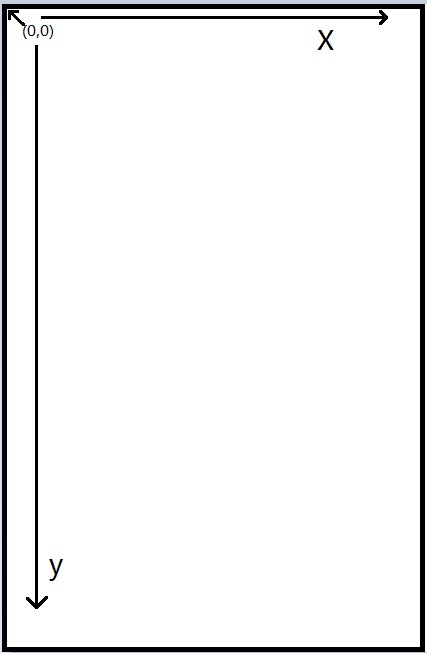

CrossApp采用的坐标系是屏幕坐标系，即左上角为原点，向右为X轴增长方向、向下对应Y轴增长方向。如图：

CrossApp坐标系


节点的概念

谈到CrossApp的坐标系，不得不谈到视图类CAView。我们来看看API中CAView的类说明 ：
视图类CAView是整个CrossApp引擎最基本的类，负责将各式各样的界面呈现出来，我们在App中所能看见的的一切界面其实就是一个个CAView的组合。CAView负责在屏幕上定义矩形区域，在展示用户界面及响应用户界面交互方面发挥关键作用。每个视图对象要负责渲染试图矩形区域中的内容，并响应该区域内发生的操作事件，视图是应用程序用户交互的重要机制。

除了显示内容和处理事件之外，试图还可以管理一个或多个子视图。我们可以在一个view上面添加多个子view，而作为父view，即父节点，负责管理其直接子视图，并根据需要调整他们的位置和尺寸，以及响应他们没有处理的事件。

根据类说明我们可以得出以下结论：

  1. 所有能看到的都是CAView的派生类。
  2. CAView上面可以添加子CAView。
  3. 父节点管理子视图


新手朋友可能不看明白父节点和子视图的概念 并且B是添加在A上的，假如这时候，我们调整A的坐标位置，那么B也将随A的坐标改变而改变。这样我们就说：B是A的子节点（也称子视图），A是B的父节点。 由于B是A的子节点（子视图），那么B则可以使用A的节点坐标系

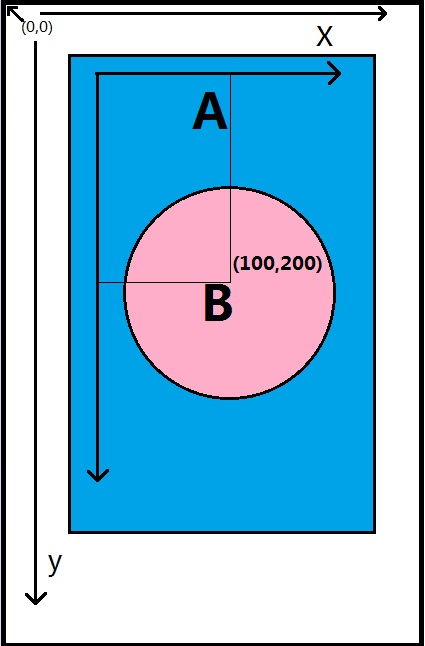

，我画图来说明：

CrossApp坐标系2

如图所示，屏幕上显示了两个CAView分别是A和B,

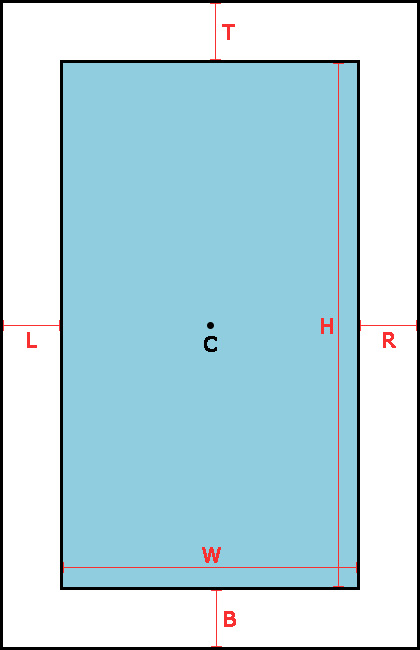

上下左右边距、中心点、宽高

CAView在坐标系中定义了属性：DLayout。API定义如下：


Layout

类型：DLayout
解释：确定view在屏幕上显示的自适应方式。

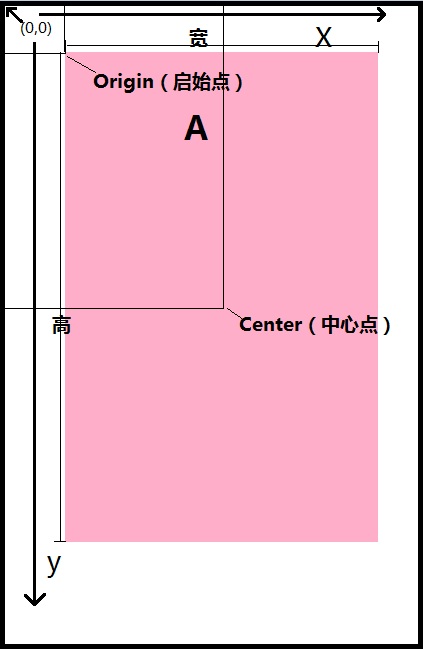

起始点、中心点、宽高（旧版本）

那么CAView在坐标系中分别定义了三个属性：Frame、Bounds、Center。API定义如下：
Frame
类型：DRect
解释：确定view在屏幕上显示的位置和大小，参考的是父视图的坐标系统，frame属性是view及其子类共有属性。DRect包括两个成员，一个是起点坐标origin，另一个是宽高size，创建一个view必须指定Frame，否则看不见任何效果。对于CAView及其子类的frame操作，在createWithFrame、setFrame等操作时，如果DRect的size成员设置为(0,0)，则不改变view的大小；如果只想改变view的坐标，不需要改变view的大小，则可采用setFrameOrigin方法来进行设置，get/set{}。

Bounds
类型：DRect
解释：view在自身坐标系统中的位置和大小，参考的是自身的坐标系统，DRect的origin值永远都是(0,0),bounds属性是view及其子类共有属性。在设置frame时，bounds也确定，其值等于frame的值。bounds和frame是有区别的，frame的值会随着view的缩放操作改变，bounds的值则不会改变，get/set{}。

Center
类型：DRect
解释：view的中心点在屏幕上的位置，CrossApp采用的坐标系是屏幕坐标系，即左上角为原点，向右和向下分别对应X和Y轴。在CrossApp中我们确定一个view的位置，是通过origin和size来设定的，为了方便，这里可以直接使用Center将view的中心点设置在我们想要的位置。如果只想改变view的坐标，不需要改变view的大小，则可采用setFrameOrigin方法来进行设置，get/set{}。

测试代码：

//Frame
    CAView * frameView = CAView::createWithColor(CAColor_blue);
    frameView->setFrame(DRect(100, 100, 100, 100));
    //this->getView()->addSubview(frameView);

    //添加并设置z为2
    this->getView()->insertSubview(frameView, 2);

    //Bounds
    CAView* boundsView = CAView::createWithColor(CAColor_red);
    boundsView->setBounds(DRect(300, 300, 100, 100));
    this->getView()->addSubview(boundsView);

    //Center
    CAView* centerView = CAView::createWithColor(CAColor_orange);
    centerView->setCenter(DRect(100, 100, 100, 100));
    //this->getView()->addSubview(centerView);

    //添加并设置z为1
    this->getView()->insertSubview(centerView, 1);


测试View缩放后,frame和bounds的变化:

    //缩放后的Frame和Bounds
    frameView->setScale(2);

    DRect frameRect = frameView->getFrame();
    DRect boundsRect = frameView-> getBounds();
    CCLog( "frameView->getFrame():x:%f,y:%f,width:%f,height:%f", frameRect.getMinX(), frameRect.getMinY(), frameRect.getMaxX() - frameRect.getMinX(), frameRect.getMaxY() - frameRect.getMinY() );
    CCLog( "frameView->getBounds():x:%f,y:%f,width:%f,height:%f", boundsRect.getMinX(), boundsRect.getMinY(), boundsRect.getMaxX() - boundsRect.getMinX(), boundsRect.getMaxY() - boundsRect.getMinY() );
